Windschiefe Dachfläche konfigurieren
Wenn die vier Ecken eines Dachs nicht in einer Ebene liegen, hat jeder Sparren seine eigene Neigung. Planen Sie die verwundene Fläche in 3D. Ihre Anfrage vermitteln wir kostenlos an einen passenden Holzbau-Betrieb.
Was Sie einstellen
Die Spannen sind die Grenzen der Regler im Konfigurator. Querschnitte, Abstände und Stückzahlen rechnet das Modell bei jeder Änderung neu.
Querschnitte, Abstände und Stückzahlen sind eine Vorbemessung ohne standortbezogene Schnee- und Windlast. Die verbindliche Statik legt der ausführende Fachbetrieb fest.
| Regler | von | bis |
|---|---|---|
| Länge | 3 m | 20 m |
| Breite (Spannweite) | 1,50 m | 5,43 m |
| Dachneigung in der Mitte | 5° | 60° |
So läuft die Vermittlung
Bezahlt wird erst die Bauleistung, und zwar an den Betrieb, den Sie beauftragen. Ob Sie sein Angebot annehmen, entscheiden allein Sie.
-
Sie planen
Bauform wählen, Maße und Dachform einstellen. Ihr Stand bleibt in diesem Browser gespeichert, auch wenn Sie erst Tage später weitermachen.
-
Sie senden die Anfrage
Am Ende des Konfigurators: Name, E-Mail, Telefon und die Postleitzahl des Bauorts. Ein Code per E-Mail bestätigt Ihre Adresse.
-
Wir prüfen die Anfrage
Unser Team sieht sich jede Anfrage an und fragt bei Ihnen nach, wenn etwas unklar ist. Dann suchen wir eine Zimmerei in der Nähe Ihres Bauorts, die diese Bauform schon gebaut hat.
Thomas TischnerIhr Ansprechpartner -
Ein Zimmerer meldet sich
Wir suchen einen Holzbau-Betrieb aus Ihrer Region, der Zeit hat, und geben die Anfrage weiter. Das Angebot kommt von ihm.
Plan B: Sie haben schon einen Betrieb oder fragen lieber selbst an? Dann nehmen Sie die Unterlagen Ihrer Planung als Planungsbundle mit, mit Datenblatt, Materialliste, IFC-Modell und GAEB-Datei.
Gut zu wissen: windschiefe Dachflächen
Diese Bauform ist die Ausnahme im Konfigurator. Alle anderen Dächer bleiben bewusst eben, weil eine Verwindung im Neubau nichts zu suchen hat. Im Bestand sieht es anders aus, und dort hilft ein Modell mehr als jede Skizze.
Was windschief bedeutet

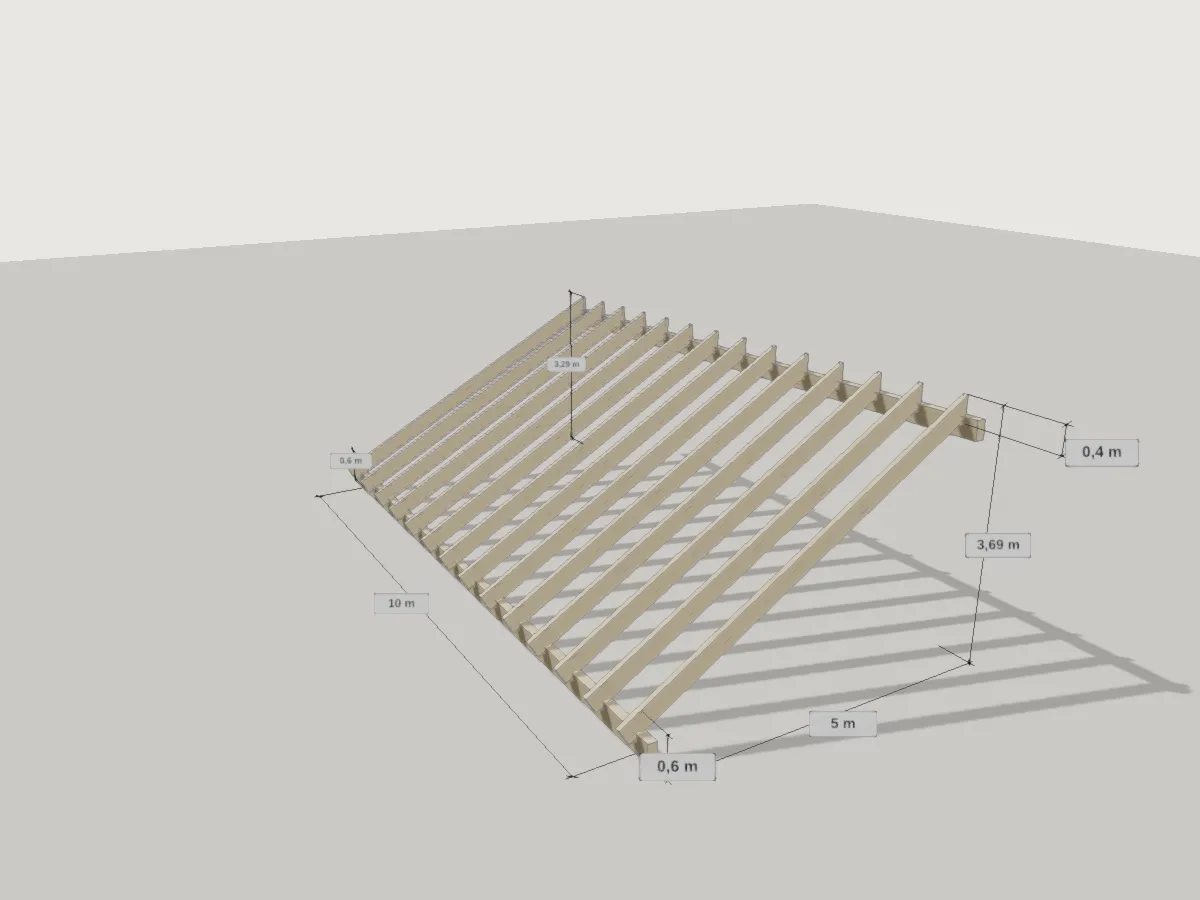

Eine ebene Fläche ist durch drei Punkte festgelegt. Kommt ein vierter dazu, der nicht in dieser Ebene liegt, ist die Fläche verwunden. Am Dach heißt das: Die Traufe liegt waagrecht, die obere Kante fällt über die Länge ab, und dazwischen wandert die Neigung von Sparren zu Sparren. Die Fläche bleibt dabei in beiden Richtungen geradlinig, deshalb ist jeder Sparren ein gerades Holz und jede Latte eine gerade Latte.
Ein Beispiel aus einem echten Aufmaß: zehn Sparren, der erste mit 46,1 Grad, der letzte mit 45,0 Grad. Der waagrechte Lauf ist bei jedem Sparren gleich, nur die Höhe ändert sich, und zwar um rund 10 Zentimeter über die ganze Länge.
Woher die Verwindung kommt
- Setzungen im Altbau. Ein Gebäude aus dem 19. Jahrhundert hat selten eine waagrechte Traufe. Wer das neue Dach eben aufsetzt, bekommt am Ortgang eine Fuge, die sich nicht sauber eindecken lässt.
- Anbauten. Ein Anbau schließt an eine Wand an, deren Höhe nicht der eigenen entspricht. Die Fläche gleicht den Unterschied aus.
- Gemauerte Giebel, die nicht lotrecht stehen. Das fällt erst beim Aufmaß auf, meist nachdem der Abbund schon bestellt war.
Das Aufmaß ist die halbe Miete
Für die Planung brauchen Sie die Spannweite, die Länge und die Höhen der vier Eckpunkte, alle auf denselben Bezugspunkt bezogen. Messen Sie die Höhen mit einem Nivelliergerät oder einem Rotationslaser ein. Ein Zollstock an der Wand misst den Abstand zum Boden, und der ist an einem gesetzten Gebäude genau das, worauf Sie sich nicht verlassen können.
Notieren Sie zu jeder Ecke, wo sie liegt. Vier Zahlen ohne Zuordnung ergeben vier mögliche Flächen, von denen drei falsch sind.
Warum jeder Sparren einzeln in der Liste steht
Bei einem ebenen Dach steht in der Holzliste eine Zeile mit der Stückzahl. Hier hat jeder Sparren eine andere Länge, deshalb steht jeder einzeln, mit seiner Neigung. Der Abbund braucht genau diese Zahlen, ob er sie von Hand anreißt oder in die CNC-Anlage einliest. Das IFC-Modell im Bundle trägt dieselbe Geometrie.
Wo die Grenze liegt
Die Sparren werden bis zu einer Spannweite von 8 Metern vorbemessen. Darüber lehnt der Konfigurator die Konfiguration ab, statt einen Querschnitt zu erfinden. Das ist kein Fehler, sondern die Grenze der hinterlegten Vorbemessung. Größere Spannweiten gehören in die Hand eines Tragwerksplaners.
Ebenso wenig ersetzt das Modell die Prüfung des Bestands. Ob die Auflager tragen, auf denen die Pfetten liegen, entscheidet sich vor Ort.
Für wen diese Bauform gedacht ist
Für Zimmerer, Planer und Bauherren mit einem Bestandsdach, das nicht in die Ebene passt. Wer einen Neubau plant, ist mit dem Dachstuhl besser bedient: Dort bleibt die Fläche eben, und ein steigender First wird über die Konstruktion gelöst statt über eine Verwindung.
Im Ratgeber weiterlesen
Verwandte Bauformen
Häufige Fragen zum Thema windschiefe Dachflächen
- Was heißt windschief bei einer Dachfläche?
- Windschief heißt verwunden: Die vier Ecken der Dachfläche liegen nicht in einer Ebene. Legen Sie ein Lineal quer über die Fläche, liegt es nur an zwei Punkten auf. Jeder Sparren hat dadurch eine andere Neigung und eine andere Länge, obwohl der waagrechte Lauf gleich bleibt.
- Wann entsteht so eine Fläche?
- Fast immer im Bestand. Die Traufe hat sich über Jahrzehnte gesetzt, eine Wand ist nicht lotrecht hochgemauert, oder ein Anbau schließt an ein Gebäude an, dessen Höhen auseinanderlaufen. Statt das Dach zu begradigen, bildet der Zimmerer die Verwindung nach. Neubauten werden dagegen bewusst eben geplant.
- Welche Maße muss ich für die Planung aufnehmen?
- Die Spannweite, die Länge und die Höhen der vier Eckpunkte, alle auf denselben Bezugspunkt gemessen. Ein Nivelliergerät oder ein Rotationslaser ist dafür das richtige Werkzeug, der Zollstock an der Wand nicht. Wer die Verwindung lieber über Werte beschreibt, gibt statt der Eckhöhen die Neigung und das Gefälle der Traufe an.
- Bekomme ich für jeden Sparren die eigene Länge?
- Ja. In der Holzliste steht jeder Sparren einzeln, mit seiner Länge und seiner Neigung. Das ist kein Fehler in der Gruppierung, sondern die Bedingung dafür, dass der Abbund die Fläche trifft.
